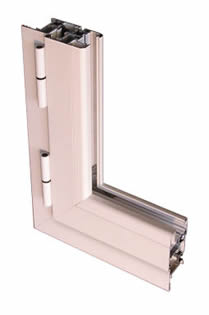

Caratteristiche Sistema 53TT

Tipo di sistema:
Sistema in alluminio a taglio termico con apertura a battente.
Caratteristiche estetiche
I profili permettono di costruire serramenti a superfici piane complanari sul lato esterno e sormonto interno, con aletta di vetrazione arrotondata, a vetro ad infilare.
Possibilità di impiego
Il sistema consente la fabbricazione di serramenti a battente quali porte e finestre ad una o più ante con apertura verso l’interno e/o l’esterno; finestre con apertura a wasistas, a sporgere, ad anta ribalta, a bilico, infissi a monoblocco, vetrate fisse, vetrine per negozi, portoncini esterni.
Dimensioni di base
Sezione del telaio fisso: 45 mm
Sezione dell’anta: 53 mm
Sezione dell’anta per porte: 45 mm
Sovrapposizione a muro dei telai fissi: 22 mm
Altezza sede vetro: 22 mm
Larghezza massima per vetro o pannello: 32 mm
Dimensione delle barrette isolanti: 14,8 mm
Sede per alloggiamento accessori
Dimensionamento a camera europea: 14-18 mm.
Sistema di tenuta aria-acqua
Guarnizione centrale a giunto aperto, con guarnizione di battuta parapolvere e fonoisolante inserita nella cava sull’aletta interna dell’anta.
Trasmittanza termica dei profili
Uf = 3,4 – 3,7 W/m²K

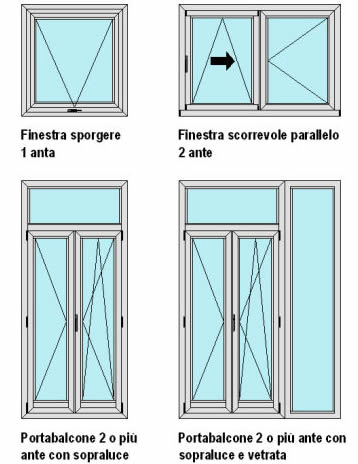

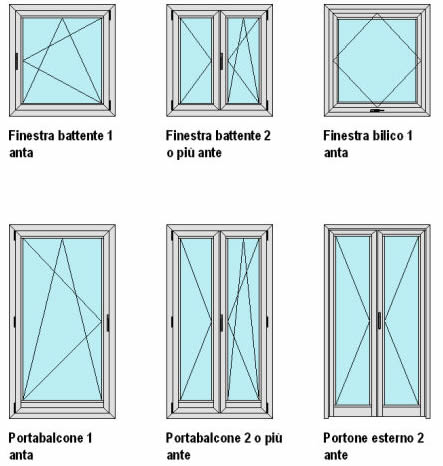

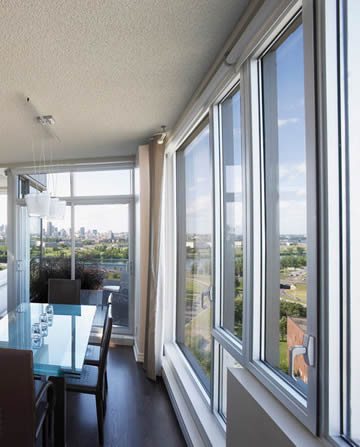

Alcuni esempi di tipologie costruttive

Certificazioni

La Direttiva 89/106 CE  - Prodotti da costruzione (abbrev. CPD) si applica ai prodotti, impianti compresi, così definiti: è considerato "materiale da costruzione" ogni prodotto fabbricato al fine di essere incorporato o assemblato in modo permanente negli edifici e nell altre opere di ingegneria civile. La CPD prevede la marcatura CE obbligatoria su tutti i prodotti.
Spetta al fabbricante attestare con propri mezzi o tramite un organismo di certificazione autorizzato, che il prdotto è conforme alla specifica tecnica (norma armonizzata) che lo riguarda.

Il Sistema di attestazione della conformità che il fabbricante deve adottare denota il grado di severità con cui viene controllato un prodotto infabbrica e sul mercato. esistono diversi sistemi di attestazione della conformità:
- sistema 1+
- sistema 1
- sistema 2+
- sistema 2
- sistema 3
- sistema 4

La severità del controllo è decrescente e la rigorosità maggiore riguarda i prodotti il cui uso è destinato a preservare l'incolumità della persona (porte anti incendio ad es.).
Chiaramente il fabbricante per poter apporre il marchio CE dovrà effettuare una Dichiarazione di conformità, che è l'atto legale con cui si assume la responsabilità della conformità del prodotto ad una specifica norma.

La norma europea armonizzata UNI EN 14351-1 (norma di prodotto) specifica le caratteristiche prestazionali delle finestre e delle porte esterne pedonali ed include il quadro dei requisiti, dei criteri e delle modalità di prova necessari ad assicurare la conformità ai requisiti obbligatori fissati dalla CPD. In particolare l'appendice ZA riporta le prescrizioni cogenti che il produttore è tenuto a rispettare per poter affigere il marchio CE.
La tabella ZA.2 precisa inoltre che il sistema di controllo per l'attestazione della conformità di porte e finestre la cui destinazione d'uso non è diretta a limitare i perioli ed a preservare l'incolumità della persona, è a livello 3. Per cui il fabbricante per poter apporre il marchio CE su questa tipologia di prodotti deve dichiarare, sotto propria responsabilità, la conformità del prodotto all norma UNI EN 14351-1 in base a:
1 - effettuazione delle prove iniziali di tipo ITT su modelli campione rappresentativi dei prodotti fabbricati da parte di un laboratorio riconosciuto
2 - messa in atto del piano di controllo di produzione di fabbrica FPC in grado di garantire nel tempo omogeneità e mantenimento delle prestazioni rispetto al modello campione
Mentre le ITT consistono nel sottoporre un serramento campione a verifiche presso Istituti Notiicati una sola volta prima dell'inizio della produzione, il FPC consiste nel redigere ed osservare un manuale che precisa l'iter dei controlli da eseguire durante il processo di fabbricazione del serramento.
Questi sono gli adempimenti di base che deve assolvere il fabbricante per poter apporre il marchio CE su porte pedonli esterne e finestre la cui destinazione d'uso non implica la preservazione dell'incolumità della persona.

La tabella ZA.3b della norma di prodotto assegna i compiti di valutazione dlla conformità nel modo seguente:
CARATTERISTICHE ESSENZIALI DA VERIFICARE
- Resistenza al carico del vento
- Permeabiltà all'aria
- Tenuta all'acqua
- Isolamento termico
- Isolamento acustico
- Sicurezza in uso sui dispositivi di bloccaggio
Su queste caratteristiche devono essere effettuate le prove iniziali di tipo ITT come prescrtto dal punto 7.2 della norma e deve essere redatto ed applicato il piano di controllo di produzione FPC come pescritto dal punto 7.3 della norma.

Vantaggi Sistema 53TT

• flessibilità e semplicità di utilizzo
• buon isolamento termico garantito dalla barrette isolanti
• alta resistenza e minima manutenzione
• leggerezza dei profili e superficie in vista ridotta
• ricco assortimento di profili, di forme e di finiture per realizzare ogni genere di soluzione
