Caratteristiche Sistema PE 50 Glass S

Tipo di sistema

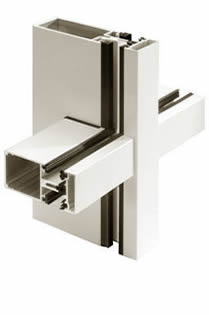

Sistema in alluminio a taglio termico per facciate continue a montanti e traversi.
Possibilità di impiego
Il sistema è costituito da un reticolo a montanti e traversi: questi ultimi vengono fissati mediante specifici cavallotti ai montanti, collegandoli tra loro in senso orizzontale e collaborando con essi al contenimento degli elementi di tamponamento; inoltre hanno funzione di raccoglimento e drenaggio acqua attraverso opportune asole di drenaggio. Possibilità di utilizzare aperture a battente e ad anta ribalta realizzabili mediante i sistemi Eku 64 TT ed Eku 72 TT, oppure a sporgere con profili dedicati a ritegno strutturale.
Dimensioni di base
Sezione del montante: 50 mm
Sezione del traverso: 50 mm
Profondità montante: 136 - 200 mm
Ingombro complessivo dei montanti per la struttura portante: 151 - 181 mm
Profondità traverso: 79 - 133 mm
Sezione aperture a battente: 64 - 72 mm
Sezione apertura a sporgere: 83,5 mm
Larghezza massima per vetro o pannello fisso: 35 mm
Larghezza massima per vetro o pannello apribile: 51 mm
Dimensione dei distanziatori  isolanti: 2 - 25 mm
Accessori
Per aperture a battente ed anta ribalta dimensionamento a camera europea 14-18 mm; rimanenti accessori dedicati.
Trasmittanza termica dei profili
Uf = 3,89 W/m²K

Certificazioni

La Direttiva 89/106 CE  - Prodotti da costruzione (abbrev. CPD) si applica ai prodotti, impianti compresi, così definiti: è considerato "materiale da costruzione" ogni prodotto fabbricato al fine di essere incorporato o assemblato in modo permanente negli edifici e nell altre opere di ingegneria civile. La CPD prevede la marcatura CE obbligatoria su tutti i prodotti.
Spetta al fabbricante attestare con propri mezzi o tramite un organismo di certificazione autorizzato, che il prdotto è conforme alla specifica tecnica (norma armonizzata) che lo riguarda.

Il Sistema di attestazione della conformità che il fabbricante deve adottare denota il grado di severità con cui viene controllato un prodotto infabbrica e sul mercato. esistono diversi sistemi di attestazione della conformità:
- sistema 1+
- sistema 1
- sistema 2+
- sistema 2
- sistema 3
- sistema 4

La severità del controllo è decrescente e la rigorosità maggiore riguarda i prodotti il cui uso è destinato a preservare l'incolumità della persona (porte anti incendio ad es.).
Chiaramente il fabbricante per poter apporre il marchio CE dovrà effettuare una Dichiarazione di conformità, che è l'atto legale con cui si assume la responsabilità della conformità del prodotto ad una specifica norma.

La norma europea armonizzata UNI EN 14351-1 (norma di prodotto) specifica le caratteristiche prestazionali delle finestre e delle porte esterne pedonali ed include il quadro dei requisiti, dei criteri e delle modalità di prova necessari ad assicurare la conformità ai requisiti obbligatori fissati dalla CPD. In particolare l'appendice ZA riporta le prescrizioni cogenti che il produttore è tenuto a rispettare per poter affigere il marchio CE.
La tabella ZA.2 precisa inoltre che il sistema di controllo per l'attestazione della conformità di porte e finestre la cui destinazione d'uso non è diretta a limitare i perioli ed a preservare l'incolumità della persona, è a livello 3. Per cui il fabbricante per poter apporre il marchio CE su questa tipologia di prodotti deve dichiarare, sotto propria responsabilità, la conformità del prodotto all norma UNI EN 14351-1 in base a:
1 - effettuazione delle prove iniziali di tipo ITT su modelli campione rappresentativi dei prodotti fabbricati da parte di un laboratorio riconosciuto
2 - messa in atto del piano di controllo di produzione di fabbrica FPC in grado di garantire nel tempo omogeneità e mantenimento delle prestazioni rispetto al modello campione
Mentre le ITT consistono nel sottoporre un serramento campione a verifiche presso Istituti Notiicati una sola volta prima dell'inizio della produzione, il FPC consiste nel redigere ed osservare un manuale che precisa l'iter dei controlli da eseguire durante il processo di fabbricazione del serramento.
Questi sono gli adempimenti di base che deve assolvere il fabbricante per poter apporre il marchio CE su porte pedonli esterne e finestre la cui destinazione d'uso non implica la preservazione dell'incolumità della persona.

La tabella ZA.3b della norma di prodotto assegna i compiti di valutazione dlla conformità nel modo seguente:
CARATTERISTICHE ESSENZIALI DA VERIFICARE
- Resistenza al carico del vento
- Permeabiltà all'aria
- Tenuta all'acqua
- Isolamento termico
- Isolamento acustico
- Sicurezza in uso sui dispositivi di bloccaggio
Su queste caratteristiche devono essere effettuate le prove iniziali di tipo ITT come prescrtto dal punto 7.2 della norma e deve essere redatto ed applicato il piano di controllo di produzione FPC come pescritto dal punto 7.3 della norma.

Vantaggi Sistema PE 50 Glass S

• grande versatilità e facilità di montaggio
• soluzione molto resistente grazie alla presenza della struttura reticolare
• minima manutenzione
• buon rapporto qualità-prezzo
• ricco assortimento di profili e di finiture per realizzare ogni genere di soluzione
